Hardware TAL

Hardware TAL System

Vyhodnocování kontinuálního měření emisí

Architektura

Zařízení TAL se skládá ze dvou základních částí :

Interface - přijímá data z analyzátorů a dalších měřicích přístrojů.
vyhodnocovací počítač - zpracovává data do tabulek, grafů a protokolů pomocí aplikačního programového vybavení.

Rozlišují se dva typy vyhodnocovacích počítačů:
TAL-Office - kancelářský počítač pro čisté, klimatizované místnosti
MINITAL - průmyslový počítač se standartním rozhraním pro připojení monitoru, klávesnice a tiskárny.

Interface
Interface je dodáván ve dvou provedeních : lokální (u počítače) a distribuovaný (u analyzátorů).
Lokální interface je zabudován do počítače nebo do připojovací skříňky poblíž počítače.
Distribuovaný interface, nazývaný TAL-A, je modulární systém jednotlivých převodníků a dalších prvků, které komunikují s počítačem po lince RS-485. Umisťují se v blízkosti analyzátorů a ostatních měřicích přístrojů. Jednotlivé prvky systému TAL-A mohou být od sebe vzdáleny až 800 metrů.
Oba typy interface se vyznačují velkou variabilitou vstupních a výstupních signálů a možností rozšíření počtu vstupů do budoucna.

Analogové vstupy : 6 x N ( N= 1,2,3,... )
Proudová smyčka 4-20 mA, 0-20 mA, napětový vstup 0-10V, -5V+5V, termočlánky apod.

Binární vstupy : 6 x N ( N= 1,2,3,... )
Kontakty bez vlastního napětí, příp. s vlastním napětím

Analogové výstupy : 4 x N ( N= 1,2,3,... )
Proudová smyčka 4-20 mA, 0-20 mA, napětový vstup 0-10V, -5V+5V, termočlánky apod.

Binární výstupy : 4 x N ( N= 1,2,3,... )
Kontakty relé bez vlastního napětí, příp. s vlastním napětím do 220V/1A

Digitální komunikace : RS 232, RS 485, RS 422

Vyhodnocení počítač TAL-Office

Konfigurace odpovídá současnému stavu techniky a operačních systémů.

Interface je dodáván ve dvou provedeních : lokální (u počítače) a distribuovaný (u analyzátorů).
Lokální interface je zabudován do počítače nebo do připojovací skříňky poblíž počítače.
Distribuovaný interface, nazývaný TAL-A, je modulární systém jednotlivých převodníků a dalších prvků, které komunikují s počítačem po lince RS-485. Umisťují se v blízkosti analyzátorů a ostatních měřicích přístrojů. Jednotlivé prvky systému TAL-A mohou být od sebe vzdáleny až 800 metrů.
Oba typy interface se vyznačují velkou variabilitou vstupních a výstupních signálů a možností rozšíření počtu vstupů do budoucna.

Analogové vstupy : 6 x N ( N= 1,2,3,... )
Proudová smyčka 4-20 mA, 0-20 mA, napětový vstup 0-10V, -5V+5V, termočlánky apod.

Binární vstupy : 6 x N ( N= 1,2,3,... )
Kontakty bez vlastního napětí, příp. s vlastním napětím

Analogové výstupy : 4 x N ( N= 1,2,3,... )
Proudová smyčka 4-20 mA, 0-20 mA, napětový vstup 0-10V, -5V+5V, termočlánky apod.

Binární výstupy : 4 x N ( N= 1,2,3,... )
Kontakty relé bez vlastního napětí, příp. s vlastním napětím do 220V/1A

Digitální komunikace : RS 232, RS 485, RS 422

Vyhodnocovací počítač TAL-Office
Konfigurace odpovídá současnému stavu techniky a operačních systémů.

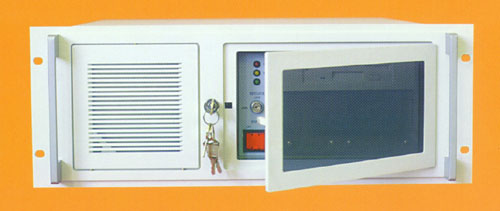

MINITAL Technologický počítač v uzamykatelné skříňi s dobrou ventilací a ochranou před nepříznivými vlivy průmyslového prostředí. Program může být ovládán pomocí glidepoint (obdoba myši) zvnějšku počítače bez otevření skříně. Jednotka TAL-MI je charakterizována cca 3x delší dobou mezi dvěma poruchami než je tomu u kancelářských počítačů.

Konfigurace Konfigurace odpovídá současnému stavu techniky a operačních systémů.

Watch dog

Speciální počítačová deska, zajišťující nepřetržitý běh programu (viz kapitola Měření-průmysl). Jakmile je běh programu z jakýchkoli příčin zastaven, Watch-dog způsobí reset počítače, po kterém následuje automatické znovuspuštění vyhodnocovacího programu.

Přepěťová ochrana

Jak v napájecí síti, tak v komunikačních linkách může vzniknout vlivem atmosférické elektřiny nebezpečný přepěťový impuls, který může mít za následek poškození nebo zničení elektronických systémů.
Proto se do rozvaděčů a na komunikační linky montují přepěťové ochrany.
Pokud nejsou přepěťové ochrany již instalovány, doporučujeme je zahrnout do dodávky systému TAL , protože na škody způsobené živelnou pohromou se nevztahuje záruka. Týká se to zejména ochrany venkovního vedení.
